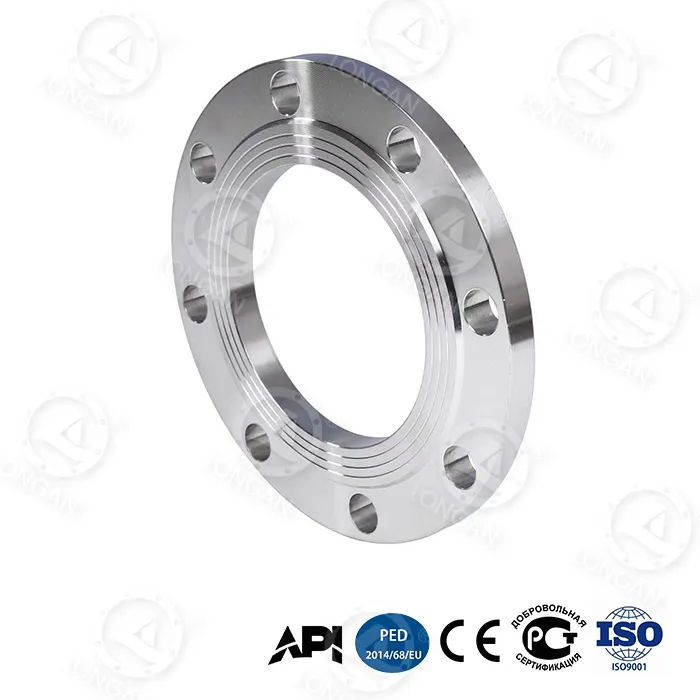

sme b16.5 फ्ल्याट फेस फ्ल्यान्ज

ASME B16.5 आयामहरूमा निर्मित परम्परागत फ्ल्याङ्गहरू सामान्यतया 15MPa भन्दा बढी हुँदैन। Longan को sme b16.5 फ्ल्याट फेस फ्ल्यान्ज, मानक कक्षा 150-2500 माउन्टिंग इन्टरफेसहरू र पूर्ण-अनुहार सील सतहहरू कायम राख्दै, आन्तरिक संरचनात्मक अनुकूलन मार्फत उच्च दबाव असर प्राप्त गर्दछ: बायोनिक हनीकोम्ब ग्रिड (ब्यान्डिंग कठोरता 65% द्वारा बढ्यो), ग्रेडियन्ट क्वेन्च्ड उच्च-कार्बन 70 डिग्री सेल्सियस र स्टेसन 700 डिग्री सेल्सियस ऊर्जा। नेक-इम्बेडेड टाइटेनियम मिश्र धातु सुदृढीकरण रिंग (उपज 1,250MPa)। मापन गरिएको DN300 फट दबाव 42MPa पुग्छ। सबै उत्पादनहरू Longan को इन-हाउस कारखानामा पूर्ण प्रक्रिया गुणस्तर नियन्त्रणमा छन् र API 6A PSL 3G प्रमाणीकरण प्राप्त गरेका छन्।

उत्पादन प्रकार र आवेदन

sme b16.5 फ्ल्याट फेस फ्ल्यान्ज ASME B16.5 मानक अनुसार निर्मित फुल-फेस (FF) सील सतह फ्ल्यान्ज हो। यो पूर्ण-सम्पर्क ग्यास्केट जडानहरू आवश्यक पर्ने पाइपिङ प्रणालीहरूमा प्रयोग गरिन्छ, र कम-दबाव ठूलो-व्यास पाइपलाइनहरू, कास्ट आयरन फ्ल्यान्ज जडानहरू, र समान ग्यास्केट तनाव वितरण आवश्यक अनुप्रयोगहरूको लागि उपयुक्त छ। आन्तरिक सुदृढीकरण संरचनाहरू मार्फत, यो उत्पादन अल्ट्रा-उच्च दबाव परिदृश्यहरूमा पनि प्रयोग गर्न सकिन्छ (जस्तै शेल ग्यास फ्र्याक्चरिंग पम्प आउटलेटहरू र गहिरो-समुद्र ड्रिलिंग वेलहेड उपकरण), जबकि अवस्थित पाइपलाइनहरूमा परम्परागत फ्ल्याङ्गहरूसँग आदानप्रदानको लागि मानक इन्टरफेस आयामहरू कायम राख्दै।

कोर बिक्री बिन्दुहरू

1. मानक इन्टरफेस, उच्च दबाव असर:ASME B16.5 माउन्टिंग आयामहरू, मापन गरिएको DN300 बर्स्ट प्रेसर 42MPa, परम्परागत मानक फ्ल्याङ्गहरू (≤15MPa) भन्दा उच्चसँग अनुपालन गर्दछ।
2. झुकाउने शक्तिमा 65% वृद्धि:बायोनिक हनीकोम्ब संरचनाले कम्पन वा फाउन्डेशन सेटलमेन्ट वातावरणको लागि उपयुक्त फ्ल्यान्ज कठोरता सुधार गर्दछ।
3. भिजुअल पहिरन संकेत र प्रिलोड अवधारण:सील गर्ने सतह नानो-जिरकोनिया सूचक तहसँग इम्बेड गरिएको छ, जसले मोटाई ०.१ मिमी भन्दा कम हुँदा रङ परिवर्तन गर्दछ। डबल-कोनिकल बोल्ट होल डिजाइनले 35MPa दबाव उतार-चढाव अन्तर्गत प्रीलोड क्षीणनलाई ≤5% (परम्परागत संरचना ≥20%) मा सीमित गर्दछ।
4. चरम वातावरण प्रदर्शन:-70 डिग्री सेल्सियस प्रभाव ऊर्जा 89J; 5,000m गहिरो-समुद्रको बराबर जंग दर 0.03mm/वर्ष; सील सतह क्षति गहिराई ≤8μm 120m/s बालुवा र धुलो घर्षण पछि।
5. पूर्ण जीवन चक्र लागत:30-वर्षको कुल लागत $6,200 (परम्परागत $18,500); वार्षिक मर्मत आवृत्ति 0.7 पटक (परम्परागत 3.2 पटक); एकल प्रतिस्थापन समय 2.5 घण्टा (परम्परागत 8 घण्टा)।

प्राविधिक विनिर्देशहरू

वस्तु	प्यारामिटर
मानक आधार	ASME B16.5 (आयाम, सहिष्णुता, दबाव-तापमान मूल्याङ्कन)
सील अनुहार प्रकार	फुल-फेस (FF)
दबाब वर्ग	कक्षा 150, 300, 400, 600, 900, 1500, 2500
साइज दायरा	NPS १/२" देखि २४"
सामग्री	ग्रेडियन्ट क्वेन्च्ड हाई-कार्बन स्टील (स्टेनलेस स्टील अनुकूलन योग्य)
आन्तरिक सुदृढीकरण	टाइटेनियम मिश्र धातु सुदृढीकरण रिंग (उपज 1,250MPa), रेडियल रिब्स (तनाव एकाग्रता 48% ले घट्यो)
DN300 फट दबाव	42MPa (परम्परागत ≤15MPa)
चक्रीय थकान जीवन	20,000 चक्र @35MPa (परम्परागत 5,000 चक्र @25MPa)
अक्षीय विकृति @35MPa	०.६ मिमी (परम्परागत १.८ मिमी)
सील चुहावट दर (15° मिसालाइनमेन्ट)	≤10⁻⁵ mbar·L/s (परम्परागत >10⁻³)
कम-तापमान प्रभाव (-70 डिग्री सेल्सियस)	89J (राष्ट्रिय मानक ≥34J)
गहिरो समुद्री जंग (५,००० मिटर)	०.०३ मिमी/वर्ष (३० वर्ष बराबर)
बालुवा र धुलो घर्षण (120m/s)	सील सतह क्षतिको गहिराई ≤8μm (10,000h)
सहायक सुविधाहरू	Nano-zirconia पहिरन सूचक तह, डबल-कोनिकल बोल्ट प्वालहरू

प्रमाणीकरण र गुणस्तर आश्वासन

● API 6A PSL 3G:ग्यास मिडियाको साथ अल्ट्रा-उच्च दबाव परिदृश्यहरूमा लागू, वायवीय परीक्षण (1.5 गुणा मूल्याङ्कन गरिएको दबाव) र कडा गैर-विनाशकारी परीक्षण र सामग्री ट्रेसबिलिटी आवश्यक हुन्छ।
● कारखाना गुणस्तर नियन्त्रण:Longan को इन-हाउस कारखानाले कच्चा माल आगमन निरीक्षण (स्पेक्ट्रल विश्लेषण, मेकानिकल नमूना) देखि समाप्त उत्पादन आउटबाउन्ड (100% आयामी निरीक्षण, 10% चुम्बकीय कण परीक्षण, ब्याच फट दबाव नमूना) सम्म पूर्ण-प्रक्रिया गुणस्तर व्यवस्थापन लागू गर्दछ।
● पत्ता लगाउने क्षमता:प्रत्येक फ्ल्यान्ज ट्रेस योग्य सामग्री प्रमाणपत्रहरू, गर्मी उपचार कर्भ रेकर्डहरू, आयामी निरीक्षण रिपोर्टहरू, र हाइड्रोस्टेटिक/न्यूमेटिक परीक्षण रिपोर्टहरू, क्रम संख्या मार्फत अनलाइन उपलब्ध छ।

भिन्नता हाइलाइटहरू

बजारमा रहेका अन्य ASME B16.5 फुल-फेस फ्ल्यान्जहरूको तुलनामा, Longan को sme b16.5 फ्ल्याट फेस फ्ल्यान्ज सुविधाहरू:

●फ्ल्यान्ज मोटाई नबढाई वा बोल्ट होल लेआउट परिवर्तन नगरी मानक आयामहरूमा उच्च फट दबाव (42MPa) प्राप्त गर्दछ।
●टाइटेनियम मिश्र घाँटी सुदृढीकरण रिंग र ग्रेडियन्ट शमन प्रक्रिया, सन्तुलन लोड क्षमता र कम-तापमान कठोरता एकीकृत गर्दछ।
●सील अवस्थाको दृश्य निरीक्षणको लागि पहिरन सूचक तह इम्बेड गरिएको सील सतह।
●15° misalignment अवस्थाहरूमा सिलिङ चुहावट दर ≤10⁻⁵ mbar·L/s कायम राख्छ।

अनुकूलन र प्रक्रिया

अनुकूलन विकल्प:

●गैर-मानक आकार र विशेष दबाब मूल्याङ्कन (रेखाचित्र वा प्राविधिक आवश्यकताहरू आवश्यक)
●विभिन्न सामग्री: 304/316L स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, आदि।
●निजी लेबलिङ: लेजर मार्किङ, अनुकूलन प्याकेजिङ्ग

कोर प्रक्रिया प्रवाह:

1.फोर्जिङ: Tsingshan होल्डिङ समूहबाट उच्च गुणस्तरको कच्चा माल प्रयोग गरेर सटीक डाइ फोर्जिङ।
2.ग्रेडियन्ट क्वेन्चिङ: उच्च-कठोरता सतह र उच्च-कठोरता कोर बनाउन नियन्त्रित कूलिंग।
3.हनीकोम्ब संरचना मेसिनिंग: आन्तरिक हेक्सागोनल ग्रिडहरूको सीएनसी मेसिनिंग।
4.टाइटेनियम रिंग प्रेस-फिटिंग: रिंग र आधार सामग्री बीच कुनै सापेक्ष आन्दोलन सुनिश्चित गर्न हस्तक्षेप फिट।
5.सील अनुहार परिष्करण: CNC टर्निंग, सतह खुरदरा Ra ≤3.2μm।
6.पूर्ण निरीक्षण र परीक्षण: आयामी, चुम्बकीय कण, हाइड्रोस्टेटिक/वायमेटिक, फट नमूना।

नमूना र परीक्षण समर्थन

● नि: शुल्क नमूनाहरू:अन्तर्राष्ट्रिय खरीददारहरूले स्थापना परीक्षण र कार्यसम्पादन प्रमाणिकरणको लागि एउटा नि: शुल्क नमूना (नमूना शुल्क फिर्ता योग्य, खरिदकर्ताद्वारा वहन गरिएको भाडा) को लागी आवेदन दिन सक्छन्।
● साइटमा साक्षी परीक्षण:कारखाना 3000-टन दबाव परीक्षण मेसिन, चक्रीय थकान परीक्षण बेन्च, -80 डिग्री सेल्सियस कम-तापमान प्रभाव परीक्षक, र गहिरो-समुद्र क्षरण सिमुलेशन चेम्बर संग सुसज्जित छ। ग्राहकहरूले साइटमा फट, थकान, वा चरम वातावरण परीक्षणहरू देख्न सक्छन्।
● तेस्रो-पक्ष परीक्षण:SGS, BV, TÜV रासायनिक संरचना, मेकानिकल गुणहरू, गैर-विनाशकारी परीक्षण, र दबाव परीक्षणको लागि कमिसन गर्न सकिन्छ; रिपोर्टहरू सामानको साथ पठाइन्छ।
● वारेन्टी अवधि:18 महिना (ढुवानी मिति देखि), निर्माण दोष को लागी नि: शुल्क प्रतिस्थापन।

प्रदर्शन तुलना: मानक आवश्यकताहरू बनाम Longan मापन

वस्तु	ASME B16.5 मानक आवश्यकताहरू / परम्परागत flange	Longan sme b16.5 समतल अनुहार फ्ल्यान्ज	तुलना
DN300 फट दबाव	≤15MPa	42MPa	परम्परागत भन्दा उच्च
चक्रीय थकान जीवन	5,000 चक्र @25MPa	२०,००० चक्र @35MPa	लामो आयु
अक्षीय विकृति @35MPa	1.8 मिमी	०.६ मिमी	कम विरूपण
15° misalignment चुहावट दर	>10⁻³ mbar·L/s	≤१०⁻⁵ mbar·L/s	तल्लो रिसाव
-70 डिग्री सेल्सियस प्रभाव ऊर्जा	≥34J (राष्ट्रिय मानक)	८९ जे	उच्च कठोरता
30-वर्ष गहिरो-समुद्र क्षरण दर	लगभग ०.५ मिमी/वर्ष (कार्बन स्टिल)	०.०३ मिमी/वर्ष	ढिलो जंग

स्थापना सावधानीहरू

sme b16.5 फ्ल्याट फेस फ्ल्यान्जमा फुल-फेस सील सतह डिजाइन छ। सील प्रदर्शन सुनिश्चित गर्न सही स्थापना महत्वपूर्ण छ। कृपया निम्न बुँदाहरूलाई ध्यान दिनुहोस्:

1. ग्यास्केट चयन:फुल-फेस ग्यास्केट प्रयोग गर्नुपर्छ जसले सम्पूर्ण फ्ल्यान्ज सील सतहलाई कभर गर्दछ र बोल्ट प्वालहरू छन्। उठाइएको अनुहार गास्केट वा मानक आरएफ गास्केटहरू प्रयोग नगर्नुहोस्।
2. Flange मिलान:फुल-फेस फ्ल्याङ्गहरू सीधै उठेको अनुहार फ्ल्याङ्गहरूमा बोल्ट हुनु हुँदैन। यदि पाइपलाइनमा उठाइएको अनुहार फ्ल्याङ्गहरू छन् भने, तिनीहरूलाई पूर्ण-अनुहार फ्ल्याङ्गहरू वा एडेप्टरहरूद्वारा प्रतिस्थापन गर्नुपर्छ।
3. बोल्ट कस्ने:डबल-कोनिकल बोल्ट होल डिजाइनको साथ, तीन-चरण क्रस-प्याटर्न वर्दी प्रीलोडिङको लागि हाइड्रोलिक टर्क रेन्च सिफारिस गरिन्छ। लक्ष्य प्रीलोड दबाब मूल्याङ्कन र बोल्ट विशिष्टताहरूमा आधारित गणना गरिन्छ; ASME PCC-1 मानकलाई सन्दर्भ गर्नुहोस् वा Longan प्राविधिक टोलीसँग परामर्श गर्नुहोस्।
४. प्रिलोड अनुक्रम:सबै बोल्टहरूलाई टार्गेट टर्कको 30%, त्यसपछि 70% र अन्तमा 100% मा पूर्व-कसाउनुहोस्। अपरेशनको 24 घण्टा पछि पुन: कस्नुहोस्।
5. अनुहार सुरक्षा सील:स्थापना गर्नु अघि स्क्र्याच वा विदेशी कुराको लागि सील अनुहार निरीक्षण गर्नुहोस्। न्यानो-जिरकोनिया पहिरन सूचक तह पातलो एम्बेडेड तह हो; स्थापनाको समयमा धातु स्क्र्यापरले सफा नगर्नुहोस्।
6. बोल्ट प्वाल पङ्क्तिबद्धता:डबल-कोनिकल प्वाल डिजाइनले स्व-पङ्क्तिबद्धतालाई मद्दत गर्दछ, तर स्थापना गर्नु अघि दुवै फ्ल्याङ्गहरूको बोल्ट प्वालहरू 1mm विचलन भित्र पङ्क्तिबद्ध छन् भनेर पुष्टि गर्नुहोस्।
7. पाइप पङ्क्तिबद्धता:यद्यपि फुल-फेस फ्ल्याङ्गहरूमा गलत अलाइनमेन्टको लागि केही सहिष्णुता छ, यो सिलिङ जीवन सुनिश्चित गर्न 2mm/m भित्र पाइप पङ्क्तिबद्ध त्रुटि नियन्त्रण गर्न सिफारिस गरिन्छ।

FAQ

Q: परम्परागत ASME B16.5 flange बाट के फरक छ?
A: दुबैको समान आयाम र इन्टरफेसहरू छन् र प्रत्यक्ष रूपमा आदानप्रदानयोग्य छन्। Longan को उत्पादनले मानक आवश्यकता (≤15MPa) भन्दा उच्च मापन गरिएको बर्स्ट प्रेसर (42MPa) प्राप्त गर्दै आन्तरिक रूपमा हनीकोम्ब संरचना, ग्रेडियन्ट क्वेन्चिङ, र टाइटेनियम मिश्र धातुको औंठी थप्छ।

प्रश्न: कुन दबाव मूल्याङ्कन यो उपयुक्त छ?
A: बाह्य आयामहरू कक्षा 150 देखि कक्षा 2500 माउन्टिङ साइजहरूसँग मिल्दोजुल्दो छन्, र मापन गरिएको फट दबाब सम्बन्धित मूल्याङ्कनहरूको लागि मानक आवश्यकताहरू भन्दा उच्च छ। शेल ग्याँस र गहिरो-समुद्र परियोजनाहरूको लागि उपयुक्त मानक फ्ल्याङ्गहरू भन्दा उच्च सुरक्षा मार्जिन आवश्यक छ।

Q: स्थापनाको समयमा के ध्यान दिनुपर्छ?
A: फुल-फेस ग्यास्केट प्रयोग गर्नुपर्छ र उठेको अनुहारको फ्ल्यान्जमा सीधै बोल्ट गर्नु हुँदैन। यसलाई तीन चरणहरूमा क्रस ढाँचामा टर्क रेन्चको साथ डबल-कोनिकल बोल्ट प्वालहरू प्रयोग गर्न सिफारिस गरिन्छ, र सञ्चालनको 24 घण्टा पछि पुन: कस्नुहोस्। विस्तृत चरणहरूको लागि माथिको "स्थापना सावधानीहरू" हेर्नुहोस्।

प्रश्न: दबाव प्रदर्शन कसरी प्रमाणित गर्न सकिन्छ?
A: Longan ले फ्याक्ट्रीमा फट वा चक्रीय थकान परीक्षणहरू देख्न ग्राहकहरूलाई स्वागत गर्दछ। प्रत्येक ब्याचको लागि परीक्षण रेकर्डहरू राखिन्छन् र क्रम संख्याद्वारा सोध्न सकिन्छ। SGS, BV, आदि द्वारा तेस्रो-पक्ष परीक्षण पनि व्यवस्थित गर्न सकिन्छ।

सारांश:Longan को sme b16.5 फ्ल्याट फेस फ्ल्यान्जले ASME B16.5 अन्तर्राष्ट्रिय मानक आयाम प्रणालीलाई पछ्याउँछ र बायोनिक हनीकोम्ब संरचना, ग्रेडियन्ट क्वेन्चिङ प्रक्रिया, र बिल्ट-इन टाइटेनियम मिश्र धातु सुदृढीकरण रिंग अपनाउँछ। मापन गरिएको DN300 बर्स्ट प्रेशर 42MPa, -70°C प्रभाव 89J, 30-वर्ष गहिरो-समुद्री क्षरण दर 0.03mm/वर्ष। पास गरिएको API 6A PSL 3G प्रमाणीकरण, शेल ग्यास निकासी, गहिरो-समुद्र ड्रिलिंग, र अल्ट्रा-उच्च दबाव पाइपलाइन प्रणालीहरूको लागि उपयुक्त। नि: शुल्क नमूनाहरू र प्राविधिक सल्लाह प्राप्त गर्न आफ्नो आवश्यकताहरू पठाउनुहोस्।
