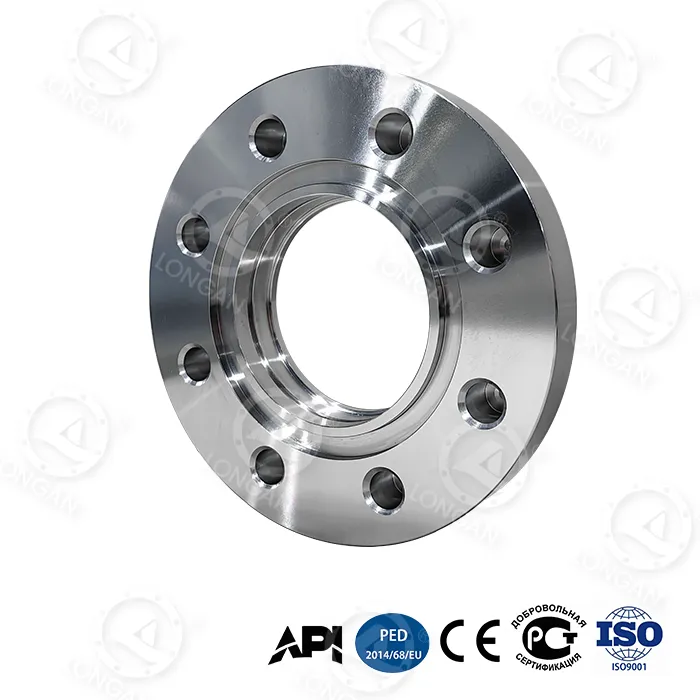

गैर-मानक ठूलो व्यास वेल्डिंग फ्ल्यान्ज

किन परम्परागत फ्ल्याङ्गहरू तपाईंको कठिनाइहरू समाधान गर्न पर्याप्त छैनन्?

1. दबाब सीमा: गैर-मानक ठूला व्यास वेल्डिंग फ्ल्याङ्गहरू 150 डिग्री सेल्सियसमा मात्र 16Bar सामना गर्न सक्छन्, जबकि गहिरो-समुद्री तेल र ग्यास परियोजनाहरूले 300Bar+ को अल्ट्रा-उच्च दबाव सामना गर्न आवश्यक छ।

2. सिल विफलताको जोखिम: खतरनाक तरल ढुवानीलाई <1ppm को निरपेक्ष सील चाहिन्छ जबकि मानक फ्ल्यान्ज ग्यास्केटहरूको चुहावट दर>100ppm छ।

3. सामग्री अवरोध: गैर-मानक ठूला-व्यासको वेल्डेड फ्ल्यान्जहरूलाई उच्च-जंग अवस्थाहरूमा 0.1mm/वर्ष भन्दा कमको अल्ट्रा-लो हानि चाहिन्छ, जबकि साधारण फ्ल्याङ्गहरू अम्लीय वातावरणमा>0.5mm/वर्षको जंग दर हुन्छ।

4. साइज अवरोधहरू: पाइपलाइन परियोजनाहरू वा ठूला प्रतिक्रिया जहाजहरूलाई सामान्यतया न्यूनतम DN1500 देखि DN3000 वा सोभन्दा बढीको विशाल जडानहरू चाहिन्छ। यद्यपि, मानक फ्ल्याङ्गहरूको अधिकतम व्यास सामान्यतया DN600 मा रोकिन्छ, जसले आवश्यकताहरू पूरा गर्न सक्दैन।

हाम्रो गैर-मानक अनुकूलित समाधान:

उच्च दबाव प्रमाणीकरण: ग्राहक आवश्यकताहरु अनुसार अनुकूलित, गैर-मानक ठूलो व्यास वेल्डेड flanges को वास्तविक दबाव असर क्षमता PN420 वा माथि पुग्न सक्छ, र 32MPa पानी दबाव परीक्षण पछि कुनै चुहावट वा विकृति छैन।

सामग्री सुदृढीकरण: अनुकूलित मिश्र धातु सूत्र प्रयोग गरिन्छ, जुन मानक कार्बन स्टील भन्दा लगभग 80% उच्च छ, र उपज शक्ति ≥450MPa छ।

मुख्य भागहरूको सटीक मोटाइ: उदाहरणका लागि, DN2000 flange मा, तनाव एकाग्रता क्षेत्रमा अधिकतम तनाव अनुकूलन पछि 40% द्वारा कम हुन्छ, र मोटाई 25% द्वारा बढेको छ। ठूलो व्यास परिशुद्धता मिलिमिटर-स्तर सटीकता पुग्न सक्छ

ठूलो व्यास क्षमता: DN4000 (160”) ग्रेड फ्ल्याङ्गहरूको परिपक्व उत्पादन, 20 टन भन्दा बढीको एक टुक्रा वजनको साथ। समग्र कठोरता विचलन ≤HB15 हो भनेर सुनिश्चित गर्न खण्डित तापमान नियन्त्रण ताप उपचार अपनाउने।

बाक्लो पर्खाल वेल्डिङ ग्रूभ: बाक्लो पर्खाल पाइपहरूको लागि, गहिरो J-आकारको वा U-आकारको ग्रूभहरू वेल्डहरूको सेवा जीवनमा उल्लेखनीय सुधार गर्न डिजाइन गरिएको छ।

विशेष मिश्र धातु अनुप्रयोग: टाइटेनियम मिश्र धातु, डुप्लेक्स स्टिल 2205, Hastelloy C276, आदि जस्ता विकल्पहरू प्रदान गर्नुहोस्, उम्लिरहेको अम्लीय घोलमा <0.1mm को वार्षिक जंग दरको साथ।

सील विश्वसनीयता ईन्जिनियरिङ्:

Ra ≤3.2μm सँग मिरर टर्निङ प्रयोग गर्दै, धातुको सर्पिल घाउ गास्केट वा ओ-रिङहरूको शून्य चुहावट सुनिश्चित गर्न जिब्रो र ग्रूभ सतह, कुण्डलीय ग्रूभ, अवतल र उत्तल सतह जस्ता अनुकूलित प्रकारहरूसँग मिलाएर।

PTFE/ग्रेफाइट/मेटल कम्पोजिट गास्केटहरूको सहकारी विकास, मापन गरिएको सील दबाब फ्ल्यान्जको मूल्याङ्कन गरिएको दबावको 1.5 गुणा हो।

डाउनटाइम घाटा घटाउनुहोस्: अल्ट्रा-उच्च विश्वसनीयता डिजाइन, 90% कम हुने अपेक्षा

चुहावटको जोखिम हटाउनुहोस्: उच्च जोखिम मिडियाको पूर्ण सुरक्षा सुनिश्चित गर्न सील प्रणालीले API 6A / ISO 5208 शून्य चुहावट प्रमाणीकरण पारित गरेको छ।

सफल केसहरू:

गहिरो-समुद्रको तेल र ग्यास प्लेटफर्म: कक्षा 1500 (25MPa), DN1800, A694 F70 गैर-मानक ठूलो-व्यास वेल्डिंग फ्ल्याङ्गहरू 3000-मिटर गहिरो-समुद्र उच्च-दबाव पाइपलाइनहरूमा सफलतापूर्वक लागू गरिएको छ र 5 वर्ष भन्दा बढीको लागि बिना समस्या सञ्चालन गर्दैछ।

खट्टा ग्यास यातायात: UNS S31803 डुप्लेक्स स्टिल फ्ल्यान्जहरू, H2S आंशिक दबाव> 0.3psi वातावरणमा सेवा गर्दै, तनाव क्षरण क्र्याकिंग बिना 3 वर्ष पत्ता लगाउने।

विशाल केमिकल रिएक्टर: DN3200 उच्च-तापमान (550°C) उपकरणहरूको लागि अनुकूलित Inconel 625 cladding flanges, थर्मल विरूपण <0.5mm संग निरन्तर उत्पादन सुनिश्चित गर्न।

आफ्नो सञ्चालन मापदण्डहरू (दबाव, तापक्रम, मध्यम, आकार, मानक) पेश गर्नुहोस् र 24 घण्टा भित्र प्रारम्भिक प्राविधिक समाधान र सम्भाव्यता मूल्याङ्कन प्राप्त गर्नुहोस्। तपाइँको अद्वितीय चुनौतीहरु को लागी अनुकूलित flange समाधान
