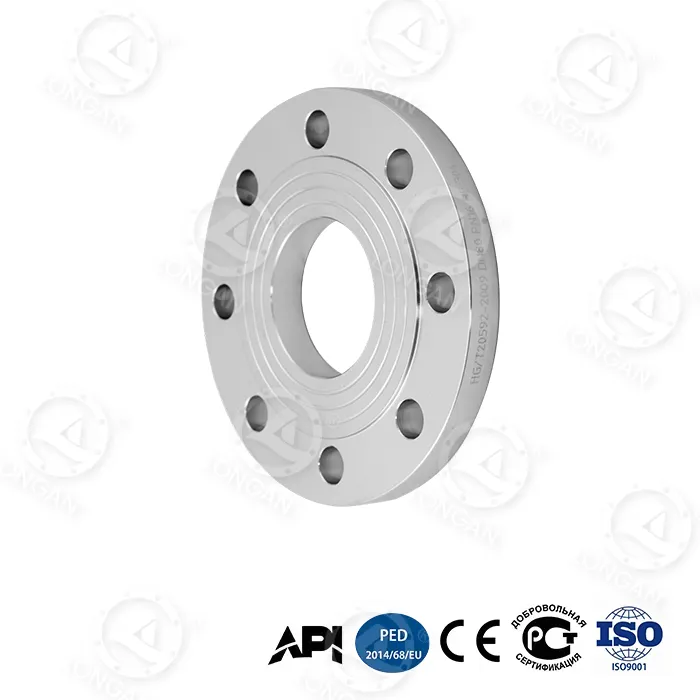

फ्ल्याट वेल्डिङ राइज्ड फेस फ्ल्यान्ज

इन्जिनियरिङ मूल्य प्रस्तुति

प्यारामिटर सूचकांक

सतहको नरमपन Ra ≤ 3.2μm (सील सतह परिष्करण)

कार्बन स्टिल फ्ल्यान्जको वजन बचत गर्दन फ्ल्यान्ज भन्दा 35% हल्का (DN300 तुलना)

थकान जीवन ＞10,000 दबाव चक्र (MSS SP-44)

जंग भत्ता ≥3mm (रासायनिक अनुकूलित संस्करण)

उत्पादन को मुख्य लाभ

1. पूर्ण प्रणाली अनुकूलता

फ्ल्याट वेल्डिङ राइज्ड फेस फ्ल्याङ्ग्सका लागि अन्तर्राष्ट्रिय मापदण्डहरू:

ASME B16.5 (अमेरिकी मानक) | PN श्रृंखला (DIN) | JIS 10K/20K (जापानी मानक)

व्यास दायरा: DN15~DN600 (1/2"~24")

विश्वव्यापी परियोजनाहरूको लागि निर्बाध प्रतिस्थापन

2. स्थापना दक्षता

वेल्डेड संयुक्त को पातलो डिजाइन: ग्रूभ कोण 37.5°±2.5° (VS 45° परम्परागत flange)

बोल्ट होल सहिष्णुता: ±1 मिमी (ISO 5210)

पाइपलाइन डकिङ गति 40% बढ्यो

3. सील विश्वसनीयता

फ्ल्याट-वेल्ड उठाइएको फ्ल्यान्ज बॉस उचाइ: 3.2 मिमी (1/8 इन्च) मानक (ASME B16.5)

सील विफलता को सम्भाव्यता: <0.01% (एउटै ग्रेड को gaskets संग)

उच्च दबाव अवस्थाहरूमा शून्य चुहावट ग्यारेन्टी

4. दबाब वहन क्षमता

कक्षा 150: 19.6 बार @ 38 डिग्री सेल्सियस सम्म

कक्षा ३००: ५१.१ बार @ ३८ डिग्री सेल्सियस सम्म

कम तापमान अनुकूलन क्षमता: -196°C देखि +538°C (ASTM A105 सामग्री)

ऊर्जा/रासायनिक उद्योगमा चरम अवस्थाहरू कभर गर्दै

तपाईको समाधान प्राप्त गर्नको लागि सोधपुछ सुरु गर्नुहोस्!
