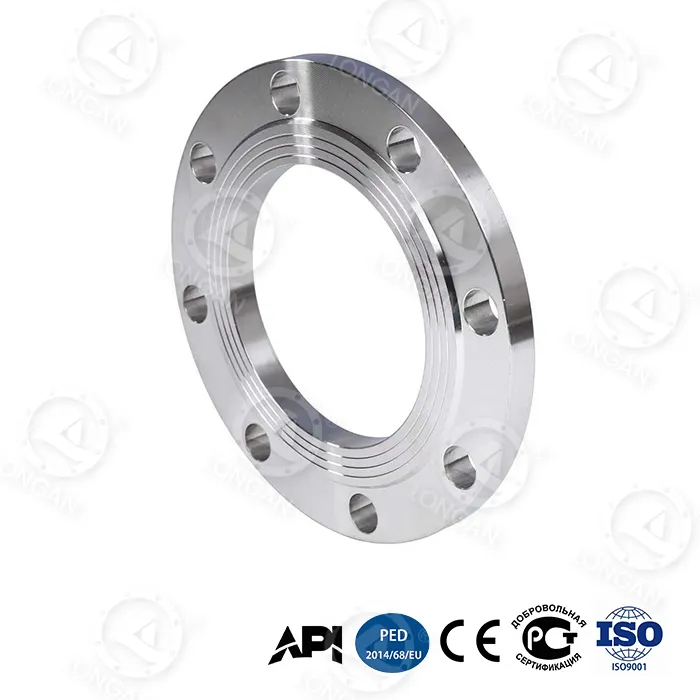

समतल उठाएको अनुहार फ्ल्यान्ज

पाइपलाइन रेट्रोफिट वा मिश्रित फ्ल्यान्ज प्रणालीहरूमा ग्यास्केट बेमेलहरूको बारेमा चिन्ता गर्न रोक्नुहोस्। लङ्गनको समतल उठेको अनुहारको फ्ल्यान्जले पूर्ण अनुहारको बाहिरी घण्टीलाई थोरै उठाइएको केन्द्र सीलिङ जोनसँग जोड्छ - त्यसैले तपाईंले आफ्नो पाइपिङ परिमार्जन नगरिकन FF वा RF ग्यास्केटहरू प्रयोग गर्न सक्नुहुन्छ। लोङ्गनको आफ्नै वेन्झाउ सुविधामा कडा गुणस्तर नियन्त्रणमा निर्मित, यो फ्ल्यान्जले DN300 (राष्ट्रिय स्तरभन्दा 280% माथि) र 65% उच्च झुकाउने प्रतिरोध DN300 मा 42MPa बर्स्ट प्रेशर प्राप्त गर्न ग्रेडियन्ट क्वेन्च्ड हाई-कार्बन स्टिल र बायोनिक हनीकोम्ब कोर प्रयोग गर्दछ। API 6A PSL 3G प्रमाणित।

उत्पादन हाइलाइटहरू

● हाइब्रिड सील अनुहार डिजाइन:यो समतल उठाएको अनुहार फ्ल्यान्जको सबैभन्दा विशिष्ट विशेषता हो। सील अनुहारको केन्द्र क्षेत्र थोरै उठाइएको छ (RF जस्तै), तर बाहिरी क्षेत्र बोल्ट प्वालहरूमा फैलिएको छ (FF जस्तै)। लाभहरू समावेश छन्:1.छिटो स्थापनाको लागि स्वचालित ग्यास्केट केन्द्रित;2.पारम्परिक RF को किनारा ओभरलोड बेवास्ता गर्दै अधिक समान सीलिंग सम्पर्क तनाव वितरण;3.दुबै फुल-फेस गास्केटहरू र उठाइएको अनुहार गास्केटहरूसँग उपयुक्त, साइटमा लचिलो प्रतिस्थापन प्रदान गर्दै।

● झुकाउने शक्तिमा 65% वृद्धि:बायोनिक हनीकोम्ब संरचनाले फ्ल्यान्जलाई हल्का र कडा बनाउँछ, विशेष गरी पाइपलाइन झुकाउने क्षणहरू सहनको लागि उपयुक्त।

● अल्ट्रा-उच्च दबाव असर:42MPa को DN300 बर्स्ट प्रेशर पारंपरिक फ्ल्याङ्ग्स (≤15MPa) को 2.8 गुणा हो। 35MPa मा 20,000 चक्रको चक्रीय थकान जीवन उद्योग मापदण्ड भन्दा धेरै छ।

● चरम वातावरण सहिष्णुता:89J को -70°C प्रभाव ऊर्जा, 0.03mm/वर्षको 5,000m गहिरो-समुद्र क्षरण दर, 120m/s बालुवा र धुलो घर्षण ≤8μm।

● बौद्धिक सुरक्षा:Nano-zirconia पहिरन सूचक तह (रङ परिवर्तन चेतावनी जब मोटाई <0.1mm) + डबल-कोनिकल बोल्ट प्वाल (प्रीलोड क्षीणन ≤5%)।

उत्पादन प्रक्रियाहरू

● सील अनुहार मेसिन:ASME B16.5 मानक RF आयामहरू (कक्षा 150 ~ 1500 को लागि 1.6mm देखि 6.4mm) पछि बढेको उचाइको साथ, CNC सटीक टर्निङ प्रयोग गरिन्छ, तर उठेको जराले सम्पूर्ण फ्ल्यान्ज अनुहारमा सजिलै ट्रान्जिसन गर्छ। सतह नरमपन Ra ≤3.2μm राम्रो ग्यास्केट सम्पर्क सुनिश्चित गर्दछ।

● ग्रेडियन्ट शमन:उच्च-कार्बन स्टीलले सतहको कठोरता 45-50 HRC र कोर कठोरता ≥30J (-70°C मा) को साथ ग्रेड गरिएको संरचना बनाउन नियन्त्रित शीतलनबाट गुज्रिन्छ।

● हनीकोम्ब संरचना:फलान्ज शरीर भित्र बायोनिक हेक्सागोनल ग्रिड, सीमित तत्व विश्लेषण द्वारा अनुकूलित, समान वजन मा 65% उच्च कठोरता प्रदान गर्दछ।

● टाइटेनियम मिश्र धातु सुदृढीकरण औंठी:एक Ti-6Al-4V औंठी (उत्पादन शक्ति 1,250MPa) घाँटीमा हस्तक्षेप फिटको साथ इम्बेड गरिएको छ, उच्च दबाबमा घाँटीको विस्तारलाई रोक्छ।

● गुणस्तर नियन्त्रण:100% आयामी निरीक्षण, 10% चुम्बकीय कण परीक्षण, प्रति ब्याच अनियमित फट परीक्षण। ट्रेस योग्य सामग्री प्रमाणपत्र र गर्मी उपचार वक्र प्रदान गरिएको छ।

उपयोग परिदृश्यहरू

फ्ल्याट उठाइएको अनुहार फ्ल्यान्जको हाइब्रिड सील अनुहार डिजाइनले यसलाई विशेष गरी निम्न परिदृश्यहरूको लागि उपयुक्त बनाउँछ:

परिदृश्य	परम्परागत flanges संग दुखाइ बिन्दु	यो उत्पादन संग समाधान
पुरानो पाइपलाइन रिट्रोफिटिंग	मूल प्रणालीले FF र RF flanges मिश्रण गर्न सक्छ, gaskets परिवर्तनीय छैन	हाइब्रिड सीलिंग अनुहार दुबै ग्यास्केट प्रकारहरूसँग उपयुक्त छ, कुनै पाइपलाइन परिमार्जन आवश्यक छैन
उच्च दबाव ग्याँस मिडिया	RF flange gaskets दबाव पल्सेशन अन्तर्गत बाहिर निकाल्न सक्छ	बाहिरी समतल क्षेत्रले अतिरिक्त समर्थन प्रदान गर्दछ, ग्यास्केट क्रिपलाई रोक्न
ठूला-व्यास कम-दबाव पाइपलाइनहरू	FF flanges पूर्ण आकार gaskets, उच्च लागत आवश्यक छ	उठाइएको भागले मानक आरएफ गास्केटहरूको प्रयोग गर्न अनुमति दिन्छ, स्पेयर पार्ट्स सूची घटाउँछ
गहिरो समुद्र / ध्रुवीय वातावरण	थर्मल साइकलिंग पछि एकल सील अनुहार चुहावट	डुअल-जोन सील (उठाइएको + फ्ल्याट) अनावश्यक सील मार्गहरू प्रदान गर्दछ

विशेष अनुप्रयोग क्षेत्रहरू समावेश छन्:

● शेल ग्यास फ्र्याक्चरिङ पम्प आउटलेट पाइपलाइनहरू(35-70MPa pulsating दबाव)
● गहिरो-समुद्र ड्रिलिंग प्लेटफर्म वेलहेड जडानहरू(५,००० मिटर पानीको गहिराई)
● LNG प्राप्त गर्ने टर्मिनलहरू(-70 डिग्री सेल्सियस कम तापमान)
● अपतटीय क्रिसमस ट्री एसिडिक मिडिया पाइपलाइनहरू(H₂S/CO₂)

बिक्री पछि सेवा

● नि: शुल्क नमूनाहरू:अन्तर्राष्ट्रिय खरीददारहरूले स्थापना परीक्षण र सील प्रमाणीकरणको लागि एउटा नि: शुल्क नमूना (नमूना शुल्क फिर्ता योग्य, भाडा सङ्कलन) को लागी आवेदन दिन सक्छन्।

● स्थापना निर्देशन:चिनियाँ/अंग्रेजी स्थापना पुस्तिकाहरू प्रदान गरिन्छ, विभिन्न ग्यास्केट सामग्रीहरू (ग्रेफाइट, सर्पिल घाउ, PTFE) को लागि टोक़ मानहरू सहित। रिमोट भिडियो निर्देशन उपलब्ध छ।

● प्राविधिक परामर्श:ईन्जिनियरिङ् टोलीले 4 घण्टा भित्र चयन र ग्यास्केट मिलान प्रश्नहरूको जवाफ दिन्छ।

● गुणस्तर पत्ता लगाउने क्षमता:प्रत्येक flange एक अद्वितीय आईडी छ, र परीक्षण रिपोर्ट आधिकारिक वेबसाइट मा जाँच गर्न सकिन्छ।

● वारेन्टी:18 महिना, निर्माण दोषहरूको लागि नि: शुल्क प्रतिस्थापन।

● तेस्रो-पक्ष परीक्षण:SGS/BV मा साइट साक्षी दबाव परीक्षण अनुरोध मा व्यवस्थित गर्न सकिन्छ।

किन Longan छान्नुहोस्

1. अद्वितीय सील अनुहार डिजाइन:बजारमा धेरैजसो फ्ल्याङ्गहरू शुद्ध एफएफ वा शुद्ध आरएफ हुन्। हाम्रो फ्ल्याट उठाइएको अनुहार फ्ल्यान्जले तपाईंलाई ग्यास्केट प्रकार परिवर्तन नगरी FF को तनाव एकरूपता र RF को सील विश्वसनीयता दुवै प्राप्त गर्न अनुमति दिन्छ। यो विशेष गरी रेट्रोफिट परियोजनाहरूको लागि उपयुक्त छ जहाँ मूल पाइपलाइन या त FF वा RF हुन सक्छ - यो उत्पादन दुवैसँग उपयुक्त छ।

2. पूर्ण जीवन चक्र लागत लाभ:30-वर्षको कुल लागत मात्र $6,200 हो, $18,500 मा परम्परागत flanges को तुलनामा 66% बचत। एकल प्रतिस्थापन समय 2.5 घण्टा (परम्परागत 8 घण्टा), वार्षिक मर्मत आवृत्ति 0.7 पटक (परम्परागत 3.2 पटक) हो।

3. पूरा प्रमाणीकरण:API 6A PSL 3G, H₂S र CO₂ ग्यास मिडियाको साथ अति-उच्च दबाव परिदृश्यहरूको लागि उपयुक्त।

4. प्रमाणित वास्तविक डाटा:सबै कार्यसम्पादन सूचकहरू साइटमा परीक्षणको साक्षी ग्राहकका लागि उपलब्ध छन्। नि: शुल्क नमूनाहरू प्रदान गरिन्छ।

5. द्रुत प्रतिक्रिया:मानक वस्तुहरू 3 दिन भित्र पठाइन्छ, अनुकूलन वस्तुहरू 15-30 दिन भित्र।

सारांश: लङ्गनको समतल उठेको अनुहार फ्ल्यान्ज, यसको हाइब्रिड सीलिंग फेस डिजाइनको साथ, ग्यास्केट अनुकूलता, तनाव वितरण, र उच्च-दबाव सीलमा परम्परागत फ्ल्याङ्गहरूको दुखाइ बिन्दुहरू समाधान गर्दछ। बायोनिक हनीकोम्ब संरचना, ग्रेडियन्ट क्वेन्चिङ, र टाइटेनियम मिश्र धातु सुदृढीकरण रिंग संग संयुक्त, यसको झुकाउने शक्ति, फट दबाव, र थकान जीवन धेरै सुधारिएको छ। API 6A PSL 3G प्रमाणीकरण र 30-वर्षको पूर्ण जीवन चक्र लागतमा 66% कटौतीले यसलाई शेल ग्यास, गहिरो-समुद्री इन्जिनियरिङ र जटिल पाइपलाइन प्रणालीहरूको लागि एक आदर्श विकल्प बनाउँछ। नि: शुल्क नमूनाहरू र व्यावसायिक सील समाधानहरू प्राप्त गर्न आफ्नो आवश्यकताहरू पठाउनुहोस्।

FAQ

Q: के समतल उठाइएको अनुहार फ्ल्यान्जले अवस्थित RF फ्ल्यान्जलाई प्रतिस्थापन गर्न सक्छ?
A: हो। जबसम्म दबाब मूल्याङ्कन र साइज मेल खान्छ, यसले सीधा आरएफ फ्ल्यान्जलाई प्रतिस्थापन गर्न सक्छ, र मूल आरएफ ग्यास्केट प्रयोग गर्न जारी राख्न सक्छ। यदि मिलन फ्ल्यान्ज FF हो भने, पूर्ण-अनुहार ग्यास्केट आवश्यक छ, तर यस उत्पादनको समतल क्षेत्र पूर्ण रूपमा उपयुक्त हुन पर्याप्त छ।

प्रश्न: के यो हाइब्रिड सील अनुहार विशेष gaskets आवश्यक छ?
A: होइन। तपाईंले मानक ASME B16.21 RF ग्यास्केटहरू (जस्तै, भित्री घण्टीसँग सर्पिल घाउ) वा FF गास्केटहरू (फुल-फेस ग्रेफाइट गास्केटहरू) प्रयोग गर्न जारी राख्न सक्नुहुन्छ। हाम्रा परीक्षणहरूले देखाउँछन् कि यस फ्ल्यान्जमा दुबै ग्यास्केट प्रकारहरूको सील प्रदर्शन परम्परागत एकल सील अनुहारहरू भन्दा उच्च छ।

Q: के 35MPa पल्सेटिंग दबाबमा बोल्टहरू ढिलो हुनेछन्?
A: यो उत्पादनले डबल-कोनिकल बोल्ट प्वालहरू प्रयोग गर्दछ। 35MPa उतार-चढाव अन्तर्गत, प्रिलोड क्षीणन ≤5% हुन्छ, जबकि परम्परागत गोलो प्वालहरूमा क्षीणन ≥20% हुन्छ। तीन चरणहरू भएको क्रस ढाँचामा हाइड्रोलिक टर्क रेन्च प्रयोग गर्न सिफारिस गरिन्छ। हामी टोक़ गणना तालिका प्रदान गर्न सक्छौं।

प्रश्न: के विभिन्न सामग्रीहरू प्रदान गर्न सकिन्छ, जस्तै स्टेनलेस स्टील?
A: हो। यस उत्पादनको लागि मानक सामग्री ग्रेडियन्ट क्वेन्च्ड उच्च-कार्बन स्टील हो, तर 316L, डुप्लेक्स स्टेनलेस स्टील, आदि, अनुरोधमा पनि प्रदान गर्न सकिन्छ। एउटै हनीकोम्ब संरचना र टाइटेनियम मिश्र धातु सुदृढीकरण रिंग स्टेनलेस स्टीलमा पनि लागू हुन्छ।

प्रश्न: हामीले तपाइँको दाबी गरिएको 42MPa फट प्रेशर कसरी प्रमाणित गर्न सक्छौं?
A: हामी हाम्रो कारखानामा फट परीक्षणहरू साक्षी दिन ग्राहकहरूलाई स्वागत गर्दछौं। नियमित स्टक उत्पादनहरू अनियमित रूपमा प्रत्येक त्रैमासिक नमूना गरिन्छ, र परीक्षण रिपोर्टहरू हाम्रो वेबसाइटमा भण्डारण गरिन्छ। तपाईंले आफ्नो नमूनामा छुट्टै परीक्षणको लागि अनुरोध पनि गर्न सक्नुहुन्छ; लागत हामी द्वारा वहन गरिएको छ (नमूना फिर्ता गर्न आवश्यक छ)।
