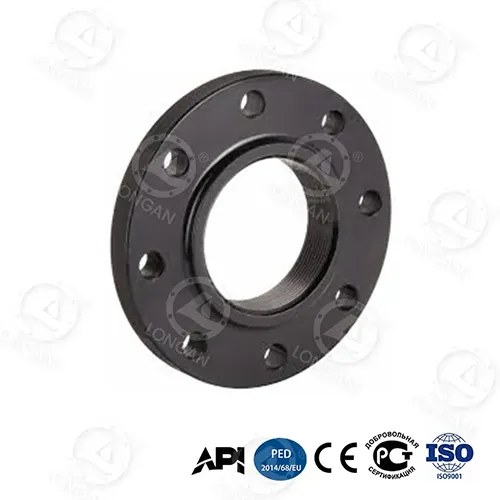

कार्बन स्टील प्लेट प्रकार Flange

ASTM A36 कुञ्जी डाटा विवरण:

प्रक्रिया शुद्धता: लेजर काटने एपर्चर सहिष्णुता ±0.1mm | समतलता ≤0.05mm/m

दबाव स्तर: PN6/PN10/PN16/PN25/PN40 (कक्षा 150 ~ 300)

साइज कभरेज: DN50~DN2000 (2"~80")

कुञ्जी प्रमाणीकरण: EN 1092-1 प्रकार 01 | ASME B16.5 | PED 2014/68/EU

उत्पादन लाभ:

I. चरम कार्य अवस्था समाधान

उच्च तापमान संरक्षण (538 ℃)

ओक्सीकरण मोटाई दर: <0.1mm/वर्ष** (साधारण कार्बन स्टील 0.3mm/वर्ष)

सामग्री अपग्रेड योग्य- ASTM A516 Gr.70: उच्च तापमान उपज शक्ति **≥145MPa@400℃

थर्मल विस्तार क्षतिपूर्ति डिजाइन:

- बोल्ट होल ओभ्यालिटी रिजर्व: ०.३ मिमी/१०० ℃

कम तापमान प्रभाव संरक्षण (-46 ℃ गहिरो चिसो वातावरण)

- ASTM A350 LF2: प्रभाव ऊर्जा **45J@-46℃** (मानक आवश्यकता 27J)

- कडा-भंगुर संक्रमण तापमान: **≤-60℃** (ड्रप ह्यामर परीक्षण द्वारा पुष्टि)

2. सामग्री प्रदर्शन: विरूपण प्रतिरोध 80% द्वारा बढ्यो

ग्रेन साइज कन्ट्रोल: साधारण फ्ल्याङ्गहरू ग्रेड 5 हुन्, जबकि हामीले उत्पादन गर्ने कार्बन स्टिल प्लेट प्रकार फ्ल्याङ्गहरूमा ग्रेड 7 फाइन ग्रेनहरू छन्।

कम तापमान कठोरता: -29℃ Charpy प्रभाव ऊर्जा ≥27J, EN 10225 द्वारा प्रमाणित।

3. विशेष विरोधी जंग

जंग प्रकार यो उत्पादन सुरक्षा समाधान उद्योग समाधान जीवन विस्तार

इलेक्ट्रोकेमिकल जंग जस्ता-निकेल मिश्र धातु कोटिंग (500h नुन स्प्रे शून्य सेतो रस्ट) Dacromet कोटिंग 2.3 पटक

वायुमण्डलीय जंग 85μm हट-डिप ग्याल्भनाइजिंग + सील कोटिंग साधारण ग्याल्भेनाइजिंग 60μm 12 वर्ष → 20 वर्ष

अम्लीय मध्यम इपोक्सी कोल टार कोटिंग (pH 2-12 प्रतिरोधी) साधारण इपोक्सी कोटिंग 8 वर्ष → 15 वर्ष

4. सील सतह अनुकूलन

हल्का डिजाइन

तनाव एकाग्रता कारक: SCF≤**1.8** कार्बन स्टिल प्लेट प्रकारको प्रमुख क्षेत्रमा सामान्य फ्ल्यान्ज ≥2.5 भन्दा ठूलो फाइदाहरू छन्।

टोपोलोजिकल अप्टिमाइजेसन तौल घटाउने: समान अवस्थाहरूमा, वजन परम्परागत डिजाइन भन्दा 22% हल्का हुन्छ।

- प्रमाणीकरण मानक: ASME BPVC खण्ड VIII Div.2

- Ra 3.2μm मिरर टर्निङ (सामान्य flange Ra 6.3μm)

- प्रभाव: ग्यास्केट कम्प्रेसन 18% ले घटाइएको छ, र सील विफलताको सम्भाव्यता 90% ले घटेको छ

V. ईन्जिनियरिङ् दक्षता धेरै सुधारिएको छ, र स्थापना लागत 47% द्वारा कम गरिएको छ

सटीक बोल्ट प्वाल स्थिति प्रणाली

- प्रभाव: Flange मिलान समय 45 मिनेट बाट **12 मिनेट** (साइट मापन) मा घटाइयो।

- CNC ड्रिलिंग मेसिन प्रशोधन: प्वाल स्पेसिङ त्रुटि **≤±0.15mm** (ISO 5210 ले ±0.5mm अनुमति दिन्छ)

तेस्रो-पक्ष परीक्षण

1, TÜV रिपोर्ट

2, हाइड्रोलिक फट परीक्षण: कार्बन स्टिल प्लेट प्रकार फ्ल्यान्ज मापन फट दबाव ≥PN45

3, SGS रासायनिक विश्लेषण:

- सल्फर र फस्फोरस सामग्री: S≤0.005% P≤0.015% (अल्ट्रा-क्लिन स्टील नियन्त्रण)
