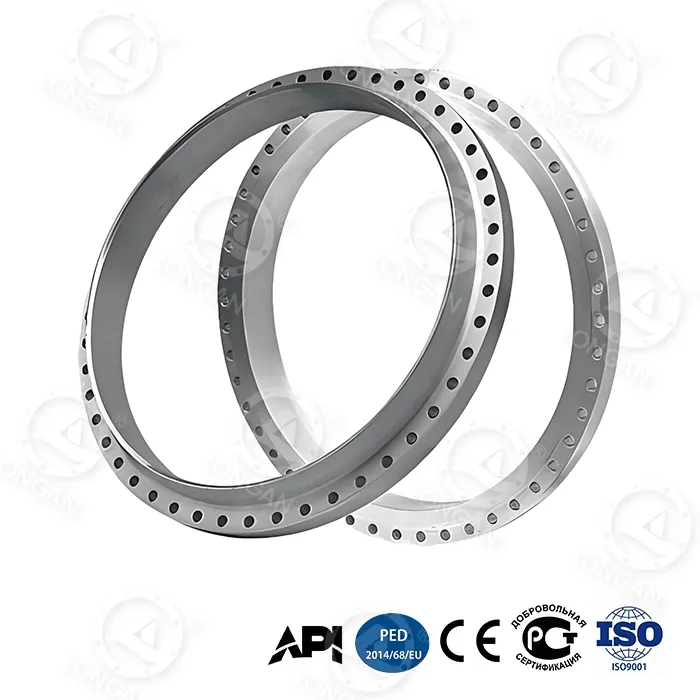

ठूलो आकारको फ्ल्यान्ज

उत्पादन लाभ डाटा प्रस्तुतीकरण

1. उच्च दबाव क्षमता

ठूला आकारका फ्ल्याङ्गहरूमा> 100 बार देखि> 250 बार वा माथिको सामान्य दबाब दायरा हुन्छ, जुन समान ग्रेडको मानक फ्ल्याङ्गहरूको दबाब भन्दा पाँच गुणा बढी हुन्छ। उदाहरणका लागि, DN600 मा कक्षा 900 flanges को मूल्याङ्कन गरिएको दबाव उही साइजको कक्षा 150 flanges को भन्दा धेरै उच्च छ।

2. उल्लेखनीय रूपमा बढेको पर्खाल मोटाई र संरचनात्मक बल (परिष्कृत संरचनात्मक अखण्डता):

ठूला आकारका फ्ल्याङ्गहरूमा उच्च उत्तल सतहहरू, बाक्लो फ्ल्यान्ज नेकहरू र ठूला बोल्ट प्वालहरू हुन्छन्, जसले कम्पन र झुकाउन बलियो प्रतिरोध प्रदान गर्दछ।

ASME B16.5 DN600, Class 150 vs Class 900 RF flange लाई उदाहरणको रूपमा लिनुहोस्:

Flange मोटाई, कक्षा 900: ~ 152.4 मिमी, कक्षा 150: ~ 38.1 मिमी, कक्षा 900 मोटाई कक्षा 150 को भन्दा लगभग 4 गुणा हो।

बोल्ट संख्या कक्षा 900 मा 24 M36 बोल्टहरू छन्, कक्षा 150 मा 20 M24 बोल्टहरू छन्

बोल्ट व्यास 50% द्वारा बढ्यो, बोल्ट मात्रा 20% ले बढ्यो, र क्ल्याम्पिंग बल बढ्यो।

कक्षा 900 फ्ल्यान्ज बोल्ट सर्कल व्यास कक्षा 150 फ्ल्यान्ज व्यासको तुलनामा ~ 114.3 मिमीले बढ्यो, थप बोल्ट वितरण स्थान प्रदान गर्दै।

3. धेरै बलियो सील प्रदर्शन

ठूलो सील सतह सम्पर्क क्षेत्र, उच्च दबाव र उच्च तापमान वातावरण अन्तर्गत दीर्घकालीन शून्य चुहावट।

उच्च बोल्टहरूले सीधा उच्च ग्यास्केट सील बल उत्पादन गर्दछ।

ठूला-आकारको फ्ल्यान्जहरूको रिंग ग्यास्केटको डिजाइन चुहावट दर सामान्यतया 10^-6 std cm³/sec He भन्दा कम हुनु आवश्यक छ, जसले वायुरोधी सील प्राप्त गर्न सक्छ, जुन नरम ग्यास्केटहरूको लागि सामान्य फ्ल्यान्जहरूको आवश्यकता भन्दा धेरै हो।

4. अनुकूलित आवश्यकताहरू

यस उत्पादनलाई गैर-मानक आकार, सामग्री र कोटिंग्सका लागि अनुकूलित आवश्यकताहरू आवश्यक पर्दछ। Longan यसमा माहिर छन्।

आकार मानक भन्दा टाढा छ र अनुकूलित प्रशोधन आवश्यक छ।

सामान्यतया प्रयोग हुने जंग प्रतिरोधी मिश्र धातु सामग्रीहरू: (जस्तै सुपर डुप्लेक्स 2507, इन्कोनेल 625/825, मोनेल, हेस्टेलोय), उत्पादन शक्ति 600 एमपीए वा बढी पुग्न सक्छ।

विशेष कोटिंग्स को मोटाई 250-500 μm पुग्न सक्छ, र अस्तर को मोटाई 3-6mm छ, जुन पनि अनुकूलित गर्न सकिन्छ।

अन्तमा, म जोड दिन चाहन्छु कि Longan अनुकूलित ठूलो आकार Flanges को उत्पादन मा विशेषज्ञता एक शक्तिशाली कारखाना हो, जसले यस उत्पादन को बारे मा तपाइँको सबै कल्पनाहरु लाई पूरा गर्न सक्छ। आउनुहोस् र हामीलाई सम्पर्क गर्नुहोस्, हामी सधैं स्वागत छ!
