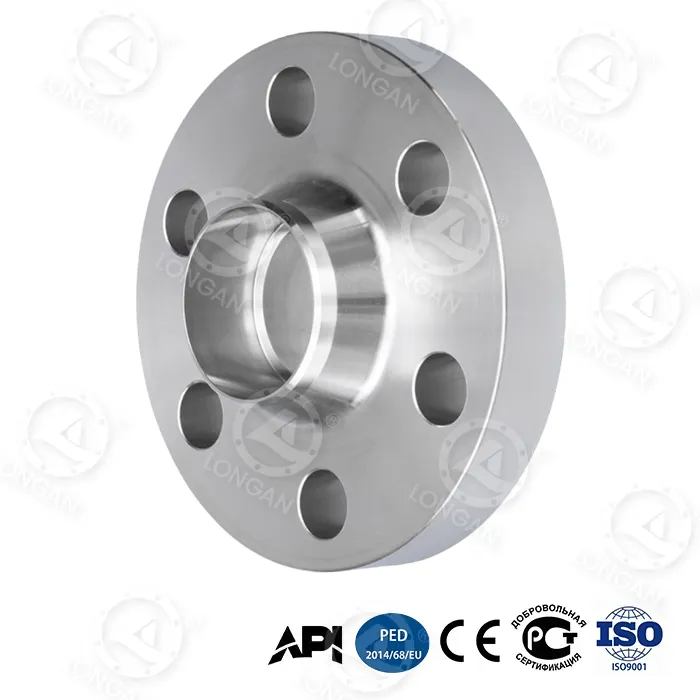

304 नेक बट वेल्डिङ फ्ल्यान्ज

प्राविधिक विनिर्देशहरू

1. सामग्री प्रमाणीकरण (ASTM A182 F304)

तत्व मानक मान प्रकार्य परीक्षण केस

Ni 8.0~11.0% Austenite स्थिरता 9.2%

C ≤ ०.०८% - ०.०५%

Cr 18.0 ~ 20.0% अक्सीकरण क्षरण संरक्षण 18.8% (स्पेक्ट्रोमिटर)

2. दबाव-तापमान

तापमान (°C) कक्षा 150 (बार) कक्षा 300 (बार)

३०० १३.२ ३५.८

२०० १५.८ ४२.७

३८ १९.६ ५१.१

3. मेकानिकल गुणहरू

प्यारामिटर 304 Flange मान मानक आधार

भित्री व्यास सहिष्णुता (NPS 12") ± 0.25mm ASME B16.5 तालिका5

तन्य शक्ति 515 MPa ASTM A182

उपज शक्ति 205 MPa ASTM A182

बोल्ट प्वाल केन्द्र सर्कल विचलन ±0.8mm MSS SP-44

लागू परिदृश्यहरू

सिफारिस गरिएका परिदृश्यहरू सहनीय मिडिया निषेधित परिदृश्यहरू वैकल्पिक समाधानहरू

कम-चापको संकुचित हावा सुख्खा हावा (ओत बिन्दु <-40 डिग्री सेल्सियस) सल्फर युक्त आर्द्र हावा निकल प्लेटेड कार्बन स्टील

खाद्य उपकरण डेयरी उत्पादनहरू, जुस (pH> 4.5) क्लोरीन युक्त कीटाणुनाशक 316L flange

नगरपालिकाको पानी आपूर्ति ताजा पानी, पिउने पानी समुद्री पानी/उच्च क्लोरीन पानी (>50ppm Cl⁻) 316 flange

HVAC तातो पानी (<80°C), स्टीम हाइड्रोक्लोरिक एसिड/सल्फ्यूरिक एसिड (pH<4) Hastelloy मिश्र धातु

किन 304 नेक बट वेल्डिंग फ्ल्यान्ज छनौट गर्नुहोस्?

1. कम लागत

सामग्री एकाइ मूल्य (बेन्चमार्क) सेवा जीवन व्यापक लागत (10 वर्ष)

316 flange 2.3x 15 वर्ष + 1.2x

३०४ नेक बट वेल्डिङ फ्ल्यान्ज १.६x १० वर्ष + १.०x

कार्बन स्टील फ्ल्यान्ज 1.0x 2 वर्ष (रस्ट चुहावट) 2.8x

2. संरचनात्मक डिजाइन लाभहरू

सील सतह शुद्धता: 304 स्टेनलेस स्टील घाँटी वेल्डिंग फ्ल्यान्ज को RF सतह खुर्दा 125-250μin Ra छ, ग्यास्केट सील को विश्वसनीयता सुनिश्चित गर्दै।

टेपर्ड नेक संक्रमण: तनाव एकाग्रता कारक 40% ले घटाउनुहोस् र वेल्ड थकान जीवन विस्तार गर्नुहोस्।

3. आधारभूत जंग प्रतिरोध

नुन स्प्रे परीक्षण: 500 घण्टाको लागि रातो खिया छैन

क्रोमियम-निकेल सुरक्षात्मक तह: Cr सामग्री ≥18% ले पानी, स्टीम, र कमजोर एसिड (pH> 4.5) बाट क्षरण प्रतिरोध गर्न एक प्यासिभेशन फिल्म बनाउँछ।

सीमा विवरण: क्लोराइड आयनहरू> 50ppm (जस्तै समुद्री पानी) भएको वातावरणको लागि उपयुक्त छैन, र 316 लाई यस समयमा अपग्रेड गर्न आवश्यक छ।

FAQ

Q1: 316 flange संग लागत भिन्नता के हो?

उत्तर: 304 नेक बट वेल्डिङ फ्ल्यान्जको मूल्य समान विनिर्देशहरू अन्तर्गत 30 ~ 35% कम छ (निकेल र मोलिब्डेनम सामग्रीमा भिन्नताका कारण)। यदि माध्यमले क्लोराइड आयनहरू/एसिडहरू समावेश गर्दैन भने, यो 304 छनौट गर्न अधिक किफायती छ।

Q2: के 304 बाहिरी पाइपहरूको लागि प्रयोग गर्न सकिन्छ?

उत्तर: कम आर्द्रतामा (<60%) RH) यसलाई नुन-रहित वातावरणमा लामो समयसम्म प्रयोग गर्न सकिन्छ; तटीय/औद्योगिक क्षेत्रहरूमा एन्टी-क्रोसन कोटिंग आवश्यक छ, अन्यथा 2-3 वर्ष भित्र पिटिंग हुन सक्छ।
